Når temperatursvingninger i en sprøytestøpe produserer blink på plastdeler, eller når forseglingsstangen til en pakkemaskin svikter etter tre ukers kontinuerlig drift, sjekker vedlikeholdsingeniører ofte patronvarmeelementet sist. Løsningen er vanligvis ikke å erstatte hele maskinen, men å se på valg og installasjonsparametre for selve elementet. Et pålitelig patronvarmeelement har en levetid som bestemmes av watt-tetthet, mantelmateriale, tettheten til det komprimerte magnesiumoksidet og terminalforseglingsprosessen, ikke bare av effekt og lengde.
Hva et patronvarmeelement gjør
Et patronvarmeelement er et rørformet industrielt varmeelement satt inn i borede hull. Driftsprinsippet er avhengig av en enkel, men effektiv krets: en nikkel-kromspole genererer varme når den drives, tett magnesiumoksidisolasjon overfører denne varmen til en rustfri stålkappe, og kappen leder den gjennom nær kontakt med den omkringliggende metallbasen. Fordi varmekilden er innebygd direkte i gjenstanden som varmes opp, gir den rask respons og presis lokalisert temperaturkontroll, noe som gjør den verdifull for former, varmeløpere og andre industrielle inventar.
I sprøytestøping og støpeformer er patronvarmeelementer vanligvis innebygd i manifolder eller kjerner. I emballasjemaskineri settes de inn i kanaler inne i forseglingsformene. I disse applikasjonene påvirker jevnheten i overflatetemperaturfordeling direkte dimensjonsnøyaktighet, utseendekvalitet og syklustid. Når installasjon av støpeform er involvert, a patronvarmer med fast blokkeringsplate bidrar til å forhindre at elementet beveger seg under vibrasjon eller demontering, noe som forenkler monteringen.
Patronvarmer med fast blokkeringsplate for installasjon av form Denne patronvarmeren har en fast blokkeringsplate som hindrer bevegelse under montering og drift. Dens pålitelige konstruksjon sikrer jevn varmefordeling, bidrar til å forkorte oppvarmingstiden og forbedre produksjonseffektiviteten i formapplikasjoner. Se produkt → Konstruksjonsdetaljer som kontrollerer varmeeffekt og levetid
Levetiden til et patronvarmeelement avhenger av fire strukturelle faktorer: kappemateriale, magnesiumoksidisolasjonstetthet, varmebatterikvalitet og terminalforseglingsmetode.
Mantelmateriale
Hylsen må tåle driftstemperatur, mekanisk slitasje og sporadiske kjemiske angrep. 304 rustfritt stål passer til de fleste standard formscenarier. 316 rustfritt stål motstår fuktighet og mildt korrosive miljøer bedre. 321 rustfritt stål og Incoloy 800/840 er beregnet for behov med høy temperatur eller høy watt-tetthet. En praktisk regel er at jo høyere kappetemperatur, jo lavere er tillatt watttetthet.
| Mantelmateriale | Maks kappetemperatur | Anbefalte betingelser |
|---|---|---|
| 304 rustfritt stål | 400°C | Generell formoppvarming |
| 316 rustfritt stål | 400°C | Fuktige eller mildt korrosive miljøer |
| 321 rustfritt stål | 500°C | Høytemperaturstøping, syklisk oppvarming |
| Incoloy 800 / 840 | 600°C | Ekstrem varme, høy watttetthet |
Magnesiumoksidisolasjon
Magnesiumoksid komprimeringstetthet, målt i g/cm³, er en nøkkelfaktor i både termisk ledningsevne og isolasjonsmotstand. Lav komprimeringstetthet gjør at isolasjonsmotstanden faller raskt ved høy temperatur, mens høyere tetthet gir bedre termiske baner og reduserer den termiske motstanden mellom spole og kappe. For utstyr klassifisert under 500 V forventes kaldisolasjonsmotstanden normalt å være minst 100 MΩ, men det som betyr mer er om den holder seg stabil under varm drift.
Varmespiral
Spolematerialet er vanligvis en nikkel-kromlegering, typisk 80/20 eller 60/16. Tråddiameteren og antall omdreininger definerer elementmotstanden. Hvis kunden trenger en spesifikk effekt ved en bestemt spenning, må spolens design samsvare. Å heve spenningen for å oppnå mer varme vil forkorte elementets levetid, fordi spolevarmen øker med kvadratet av spenningen.
Oppsigelse
Oppsigelsen er et av de høyeste feilpunktene. Loddefuger utsatt for høy temperatur utvikler oksidasjon og mekanisk tretthet. Lydterminaldesign inkluderer metallslangebeskyttelse, rettvinklede ledninger eller eksterne terminalblokker. I kjølevæskesprutmiljøer forlenger en vanntett terminalstruktur driftstiden merkbart.
Hvordan velge riktig patronvarmeelement
Riktig valgsekvens er: bekreft dimensjonen for boret hull og den effektive oppvarmede lengden, bekreft deretter måldriftstemperaturen og tillatt kappetemperatur, beregn deretter strømbehovet, og match til slutt spenning og ledningskonfigurasjon. Start aldri fra kraft.
- Mål monteringshullets diameter. Vanlige standardstørrelser er 6,35 mm, 8 mm, 10 mm, 12,7 mm og lignende, men selve hulltoleransen må kontrolleres. En for stram passform gjør demontering vanskelig og kan skade elementet. En for løs passform skaper en luftspalte. For de fleste patronvarmeelementer er den anbefalte monteringsavstanden ca. 0,05 mm til 0,1 mm større enn kappediameteren.
- Bestem den effektive oppvarmede lengden. Den faktiske innstikksdybden i det borede hullet definerer den oppvarmede sonen. For mye uoppvarmet lengde sløser med energi, mens for lite skaper lokal overoppheting.
- Beregn nødvendig effekt og spenning. Estimer effektbehovet fra masse, temperaturøkning og oppvarmingstid, og match deretter spenningen på stedet (for eksempel 230 V eller 400 V mellom faser) og motstandsverdien.
- Velg ledningskonfigurasjonen. For trange plasser sparer en innvendig utgangswire plass. For hyppig montering og demontering eller våte miljøer er metallslangebeskyttelse eller vanntett forsegling å foretrekke.
Watt-tetthet er en av de mest misforståtte spesifikasjonene i valg av elektrisk varmeelement . Lav tetthet beskytter varmefølsomme polymerer, middels tetthet gir en balansert respons, og høy tetthet er verdt å bruke bare når temperaturkontrollen er nøyaktig og formmaterialet tåler det. Tabellen nedenfor oppsummerer typiske områder for praktisk referanse.
| Søknad | Watt tetthetsområde | Typisk begrensning |
|---|---|---|
| Termoplastiske former | 2–5 W/cm² | Lav tetthet for å holde viskositeten stabil |
| Standard formoppvarming | 5–15 W/cm² | Balansert kontroll og respons |
| Dø og hot runner | 10–20 W/cm² | Nøyaktig kontroll med høyfrekvente sykluser |
| Testarmaturer og småverktøy | 15–25 W/cm² | Tett kontroll av overflatetemperaturen |
Applikasjonsscenarier på tvers av bransjer
Patronvarmeelementer utfører forskjellige roller på tvers av produksjonsmiljøer. I injeksjonsformer gir de den temperaturen som kreves for plastfylling og holdetrykk. I varmeløpssystemer fungerer de med fjærspiralvarmere for å holde smeltestrømmen konsekvent. I emballasjemaskiner leverer de stabil forsegling gjennom effektiv varmeoverføring. Ulike utstyrstyper stiller ulike mekaniske krav til elementet.
Når driftsmiljøet involverer kjølevæskesprut eller høy luftfuktighet, a vanntett patronvarmer sikrer at den forseglede strukturen forhindrer rask nedbrytning av isolasjonsmotstanden, og unngår kostbar uplanlagt nedetid.
Vanntett patronvarmer for miljøer med høy luftfuktighet Designet for tøffe forhold, bruker denne vanntette patronvarmeren korrosjonsbestandige materialer for å forhindre inntrengning av fuktighet. Det gir stabil, effektiv oppvarming i applikasjoner der kjølevæskesprut eller høy luftfuktighet ellers kan forårsake feil. Se produkt → Vanlige årsaker til feil og forebyggende tiltak
De fleste feil er ikke tilfeldige kvalitetsproblemer. De er front-end designdefekter skapt av valg eller installasjonsforhold.
- Overoppheting: kappetemperaturen overskrider materialgrensen. Reduser watttettheten eller bytt til en 321- eller Incoloy-hylse.
- Ledningsutbrenthet: terminalen er eksponert direkte for den varme sonen. Bruk en metallslange med rettvinklet utgang for å holde ledningsledningen borte fra varmekilden.
- Isolasjonsmotstandsfall: magnesiumoksid absorberer fuktighet eller olje. Bruk en vanntett struktur og hold elementet tørt i lagring.
- Uoverensstemmelse med hull: en overdimensjonert klaring skaper lokalisert termisk belastning på elementet. Bor på nytt og oppretthold 0,05-0,1 mm passform.
Når standardprodukter ikke er nok

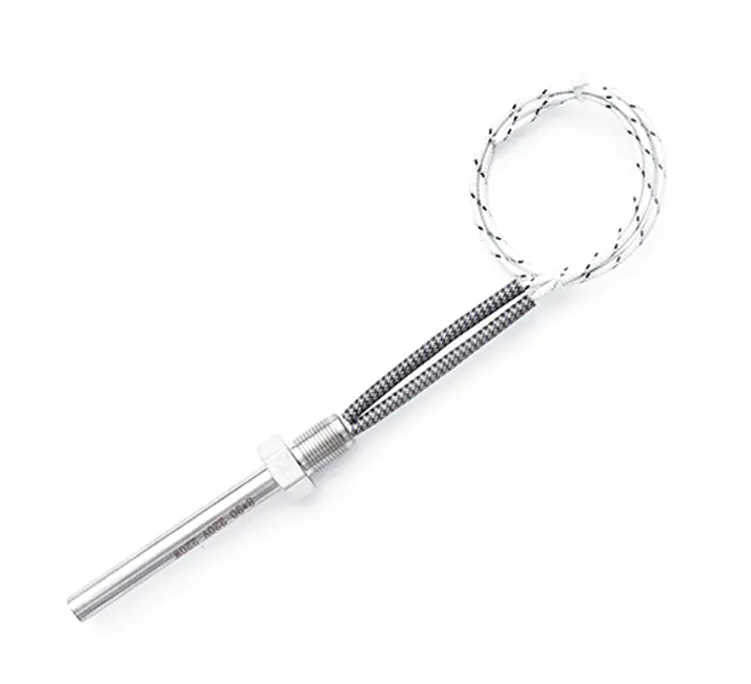

Standardkataloger dekker kun vanlige spesifikasjoner. For prosjekter som krever redusert plass, flervinklede ledningsutganger, integrerte temperaturkontrollsensorer eller spesiell gjenget feste, blir tilpasset produksjon viktig. Produsenter kan vanligvis produsere elementer med spesielle diametre, lengder og terminalstrukturer i henhold til tegninger.
Når monteringsplassen er ekstremt begrenset, a mikropatronvarmer er et praktisk valg for smale verktøykanaler og små laboratoriearmaturer. Dobbeltgjengede varianter, rettvinklet metallslangekonstruksjon, ekstern ledningsledning og keramisk isolert ledningsalternativer kan også kombineres basert på maskinvedlikeholdsfrekvens, varmekildeposisjon og ledningsplass.
Micro Cartridge Heater for trange rom og presisjonsoppvarming Denne mikropatronvarmeren er ideell for trange områder og gir nøyaktig temperaturkontroll med minimalt varmetap. Dens kompakte design passer til smale verktøykanaler og små armaturer, og tilbyr pålitelig ytelse i oppvarmingsoppgaver med begrenset plass. Se produkt → Å velge et patronvarmeelement handler ikke om å velge den dyreste eller den mest effektive modellen. Den riktige banen er å lese dimensjonen for boret hull og varmekildeposisjonen først, bekrefte arbeidstemperaturen og deretter velge watttettheten og terminalstrukturen. For usikre søknader, send boretegningen til leverandørens tekniske team slik at de kan gi en klar spesifikasjon før kjøpsbeslutning. Et riktig valgt element kan kjøre i titusenvis av timer i felten. Hvis applikasjonen faller utenfor standardområder, send boretegningen til produsentens kontaktteam for en praktisk gjennomgang.
