En tørkelinje som går med 90 m3/min luft kan miste omtrent 10 prosent av oppvarmingseffektiviteten når finneavstanden på et luftforvarmerrør er for trang. Oftere enn ikke er det virkelige problemet ikke selve varmeren, men misforholdet mellom rørdesign og de faktiske luftforholdene. Det er derfor å velge et luftforvarmerrør betyr å balansere materialtemperatur, watttetthet og finnegeometri før installasjon, ikke etter at en feil oppstår.
Hva er et luftforvarmerrør?
Et luftforvarmerrør er en varmevekslerkomponent som øker temperaturen på luft som strømmer gjennom en kanal, ovn eller tørkekammer. I kjelesystemer gjenvinner rørformede forvarmere varme fra røykgass. I elektrisk oppvarmingsutstyr er røret en lukket motstandsvarmer med en metallkappe, magnesiumoksidisolasjon og, i de fleste luftapplikasjoner, finner for å forstørre varmeoverføringsoverflaten. Motstandstråden er viklet spiralformet og pakket med MgO, som overfører varme samtidig som kappen isoleres elektrisk. Kappen sveises sammen og rulles til en endelig diameter, typisk fra 6,5 mm til 12,5 mm. Denne artikkelen fokuserer på den elektrisk oppvarmede versjonen fordi det er den som prosessingeniører oftest spesifiserer som en designkomponent.
Vanlige typer luftforvarmerrør
Standard luftforvarmerrør er tilgjengelige i rette, U-formede, W-formede og O-formede konfigurasjoner.
Rette, U-formede og W-formede konfigurasjoner
Et rett rør er den enkleste formen og passer til installasjoner der den oppvarmede lengden passer til kanaldybden. Et U-formet rør kommer tilbake i seg selv, som lar en kort kanal romme en lang effektiv varmelengde. W-formede rør legger til en ny bøy, noe som gir enda mer aktiv overflate inne i en kompakt plass. I praksis er det U-formede formatet en god standard for tvungen konveksjonsovner fordi det holder tilkoblingsklemmene på samme side, noe som forenkler kablingen. For eksempel, en U-formet ribbet luftvarmerør er vanligvis spesifisert når kanalhøyden er begrenset, men den nødvendige effekten er høy.
Tilpassede U-formede finnede varmerørprodusenter, leverandører Xinghua Yading Electric Heating Element Co., Ltd. er Kina tilpassede OEM/ODM U-formede finnede varmerørprodusenter og U-formede finnede ... Se produkt → Finnede vs. glatte rør
Glatte rør er lettere å rengjøre og er akseptable i sirkulasjonssystemer med lav effekt. Finnede rør er standardvalget for luftforvarmere fordi de multipliserer varmeoverføringsområdet. Finnefaktoren, som er forholdet mellom det ribbede overflatearealet og det nakne rørområdet, varierer normalt fra 2 til 4. Ved elektrisk luftoppvarming gjør en høyere finnefaktor det mulig å levere samme wattstyrke ved lavere overflatebelastning, noe som reduserer risikoen for oksidavleiring og forlenger rørets levetid. Men glatte rør bør ikke ignoreres: i renromsutstyr eller hvor hyppig sterilisering er nødvendig, kan fraværet av finner gjøre vedlikeholdet betydelig enklere.
Materialevalg: Den første avgjørelsen som påvirker rørets levetid
Det første valgtrinnet er kappemateriale. Materialet bestemmer den maksimale kontinuerlige driftstemperaturen, korrosjonstilskuddet og den praktiske levetiden til røret. Tabellen nedenfor sammenligner de vanligste materialene for elektriske luftforvarmerrør.
| Material | Maks kontinuerlig temperatur | Korrosjonsbestandighet | Typisk bruk |
|---|---|---|---|
| Rustfritt stål 304 | 750°C | God i tørr luft | Generelle kanalvarmere |
| Rustfritt stål 321 | 800°C | Bedre skaleringsmotstand | Ovner og tørkelinjer |
| Legering 800 | 815°C | God oksidasjon og moderat syrebestandighet | Forvarmere med kondensrisiko |
| Legering 840 | 900°C | Overlegen stabilitet ved høye temperaturer | Industriell luftoppvarming med høy ytelse |
Temperaturdrevet valg
Maksimal kappetemperatur må holde seg under oksidasjonspunktet til materialet. For kontinuerlig drift er 304 rustfritt stål tilstrekkelig under 750°C. Når utløpstemperaturen overstiger dette nivået, flytt til 321 eller Alloy 800. Alloy 840 brukes når selve røroverflaten vil nærme seg 900°C, for eksempel i design med høy effekttetthet eller når lufthastigheten er lav.
Bekymringer om korrosjon og kondens
I luftforvarmere kan duggpunktskorrosjon oppstå når røroverflatetemperaturen faller under duggpunktet til den omgivende gassen. Selv i en elektrisk oppvarmet kanal kan kalde oppstartsforhold skape kondens på overflaten av rustfritt stål. Klorider og sulfater i verkstedluften angriper deretter kappen. For miljøer med kjent fuktighet gir en Alloy 800-kappe og en lav watttetthetsgrense en ekstra sikkerhetsmargin.
Watt-tetthet og dens praktiske innvirkning
Watttetthet er effekten delt på det oppvarmede overflatearealet, vanligvis uttrykt i W/cm2. Det er det mest nyttige tallet for å forutsi røroverflatetemperatur. Ved samme wattstyrke har et ribberør en lavere watttetthet enn et glatt rør fordi finneområdet er større, slik at kappen går kjøligere. I bruk med tvungen luft med en kanalhastighet på 3 m/s eller mer, er et startområde på 3 til 5 W/cm2 trygt for rustfritt stål. Hvis luftstrømmen er uregelmessig eller kanalen er underdimensjonert, kan den effektive verdien dobles i enkelte soner, og det er grunnen til at mange ingeniører holder seg under 3 W/cm2 til det faktiske strømningsmønsteret er verifisert. For en 10 kW varmeovn med 2000 cm2 finneflate er watttettheten 5 W/cm2. Hvis den samme varmeren vurderes på bare rør-området, kan antallet se mye høyere ut, så bekreft alltid hvilket område produsenten oppgir.
Før du fullfører designet, sammenligne den beregnede effekten med luftmassestrømmen og temperaturstigningen ved å bruke Q = m * cp * dT. Når den nødvendige kraften er kjent, justerer du rørlengden og finnegeometrien for å holde watttettheten innenfor det sikre båndet. En detaljert forklaring av dette forholdet er tilgjengelig i artikkelen om watt-tetthet i elektriske varmeelementer .
Finnede rør: Mer overflate, mindre overoppheting

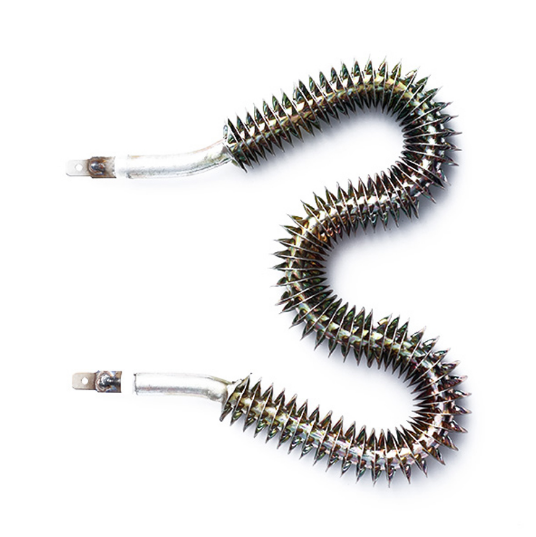

Finner endrer hvordan et luftforvarmerrør fungerer i en kanal. Uten finner er den utvendige varmeoverføringskoeffisienten for luft lav, så røroverflatetemperaturen stiger raskt og varmetråden inni blir varmere enn nødvendig. Med finner avviser det samme røret mer varme til luftstrømmen og den generelle effektiviteten forbedres merkbart. Avveiningen er trykkfall: tettere finneavstand skaper mer overflateareal, men også mer motstand, så viften må jobbe hardere. For støvete eller fibrøs luft er en bredere finnestigning tryggere selv om den termiske ytelsen er litt lavere. Finnehøyde, tykkelse og stigning definerer finnefaktoren. En vanlig finnehøyde er 6 til 15 mm, tykkelse 0,3 til 0,5 mm og stigning 3 til 6 mm. Når etterspørselen er høy, a W-formet ribbet varmerør gir mer overflate i samme fotavtrykk. I sirkulære kanaler, en O-formet lamellvarmerør er designet for å følge tverrsnittet og redusere dødsoner nær kanalveggen.
Spesialtilpassede O-formede finnede varmerørprodusenter, leverandører Xinghua Yading Electric Heating Element Co., Ltd. er Kina-tilpassede OEM/ODM-produsenter av O-formede finnede varmerør og O-formede finnede ... Se produkt →
Tilpassede W-formede finnede varmerørprodusenter, leverandører Xinghua Yading Electric Heating Element Co., Ltd. er Kina-tilpassede OEM/ODM-produsenter av W-formede finnede varmerør og W-formede finnede ... Se produkt → Velge et luftforvarmerrør: En trinn-for-trinn-sjekkliste
En strukturert sjekkliste forhindrer typiske feil i nye installasjoner: overdimensjonert watttetthet, feil materiale eller utilstrekkelig finneområde. Bruk følgende sekvens når du spesifiserer et luftforvarmerrør.
- Definer luftmassestrømmen, innløpstemperaturen og nødvendig utløpstemperatur. Beregn den totale effekten som trengs.
- Velg en målwatttetthet. For kanalhastigheter over 3 m/s er 3–5 W/cm2 et rimelig utgangspunkt; Senk verdien hvis luftstrømmen er variabel.
- Velg mantelmaterialet fra den maksimale forventede røroverflatetemperaturen og eventuell korrosjonsrisiko i miljøet.
- Velg mellom glatte og ribbede rør. Finnede rør er å foretrekke med mindre rengjørbarhet er toppprioritet.
- Bekreft monteringsretningen, bøyeradiene, termoelementets posisjon og elektriske tilkoblinger med produsenten før produksjon.
For mer veiledning om forbedring av det overordnede systemet, les om hvordan forbedre energieffektiviteten til industrielle luftvarmesystemer med effektive luftvarmerør .
Vanlige feil og forebygging
Selv et godt spesifisert rør kan svikte hvis de installerte forholdene avviker fra designet. De vanligste feilene er overoppheting, isolasjonsbrudd og mekanisk skade på finner.
- Overoppheting utbrenthet: dette viser seg som et synlig misfarget område på kappen. Det kommer vanligvis fra en watttetthet som er for høy for den faktiske strømningshastigheten, eller fra en viftesvikt. Bekreft luftstrømmens retning og hastighet, og legg til en strømningsbryter.
- Isolasjonsfeil: dette vises som lekkasjestrøm når magnesiumoksidet absorberer fuktighet, ofte etter en kald nedstenging. La røret avkjøles gradvis og hold terminalrommet tørt.
- Finneskader: bøyde eller manglende finner øker den lokale temperaturen og reduserer varmeoverføringen. Beskytt varmeren under håndtering og vedlikehold, og rengjør støvavleiringer uten å bruke skarpe verktøy.
Termisk beskyttelse er ikke valgfritt. En grunnleggende termostat med høy grense eller en luftstrømsperre kan forhindre de fleste utbrenningsfeil. For ytterligere sikkerhetspraksis, se gjennom viktige sikkerhetsregler for varmebatterier og deres tilkoblinger .
Konklusjon
Å velge et luftforvarmerrør er en teknisk beslutning som avhenger av fire tall: utløpslufttemperatur, tilgjengelig plass, lufthastighet og watttetthet. Når alle fire er kjent, blir materialet og finnegeometrien grei. Når en av dem ignoreres, vil røret sannsynligvis svikte før forventet levetid. I et industrielt varmesystem er noen timers designgjennomgang på spesifikasjonsstadiet alltid billigere enn en nedleggelse forårsaket av en underdimensjonert eller feilaktig varmeovn.
